不锈钢厚膜加热技术是目前应用非常广泛的一种加热方式。它的特点是能够将加热器与被加热体紧密结合，使得加热能量能够充分地传递到被加热体中，从而提高加热效率。下面将简单介绍不锈钢厚膜加热相关工艺和技术。

　　一、厚膜加热器简介

　　厚膜加热器被广泛应用于饮水机、咖啡壶、电饭煲家等家用电器厚膜工艺性能优越于传统发热管加热方式;具有以下优点：

　　1、体积小;

　　2、升温速度快;

　　3、寿命长;

　　4、热效率高;

　　5、安全、环保;

　　6、发热均匀。

　　二、不锈钢基板

　　欧盟规定用于食物产业的钢铁含铬量要达到12%，含铬量低于12%的钢铁不能称之为不锈钢。304型不锈钢有着较高的膨胀系数(TCE约18ppm/℃)而430型不锈钢的膨胀系数约12 ppm/℃。

　　未经涂层的不锈钢基板必须被去除污染物(比如：指纹，灰尘，油迹，油脂等)，一旦清洁完成之后的不锈钢基板需要再次接触时必须带上手套。

　　不锈钢的组成成份：

　　三、丝网印刷浆料

　　1、印刷绝缘介质

　　绝缘介质是通过丝网印刷的方式印刷到相应的不锈钢基板上的。我们建议用165目的无乳胶的不锈钢网板进行印刷，每一层的烧结完厚度应该在25-30微米之间。您可以使用膜厚测试仪来测量绝缘介质的厚度。三层单独烧结的绝缘介质浆料将达到80微米以上的厚度，以确保足够的绝缘性。请在无尘和清洁的环境下进行印刷和烧结时流程以免细微的杂质造成小孔的出现，这可能会造成击穿电压的下降。

　　2、印刷导体

　　导体是通过丝网印刷的方式印刷在绝缘介质上的。我们建议用325目的20微米乳胶厚度的不锈钢网板进行印刷。

　　3、印刷电阻

　　电阻浆料是通过丝网印刷的方式印刷在绝缘介质上的。我们建议使用250目的5微米乳胶厚度的不锈钢网板进行印刷。一般情况下，电阻印刷的宽度为2.4毫米，厚度为21±1微米，178个方的螺旋型图案。

　　4、印刷玻璃保护釉

　　我们建议用165目的无乳胶的不锈钢网板来印刷相应的隔离介质来做保护层。不可避免的是电阻的阻值会在烧结后改变，但这并不会影响正常的使用。

　　四、烧结工艺

　　烧结气氛：空气气氛

　　烧结的过程包括：200℃-300℃是有机溶剂和树脂的挥发或者烧结

　　300℃-500℃浆料中的未烧结完的树脂烧结完

　　600℃-800℃浆料中的粘结相开始软化

　　800℃-850℃浆料中的粘结相烧结致密

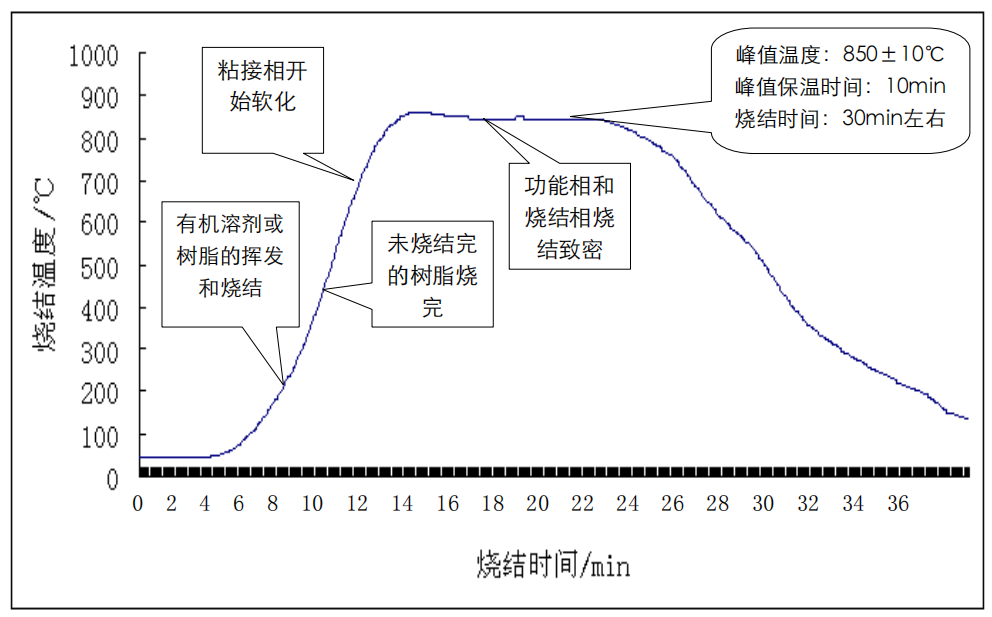

(典型厚膜工艺烧结曲线)

　　厚膜烧结炉干燥一体炉是一种集烘干、烧结为一体的专用设备。在电子元件制造过程中，厚膜烧结干燥一体炉扮演着重要的角色，用于将印刷浆料后的基片烘干、烧结，使浆料与基片间形成良好的熔合和网络互连，再经过测试、封装等工序后成为电子元器件。他的主要特点是快速升温，室温至850℃约45Min;采用硬化陶瓷加热板，炉膛洁净度高;结合炉内有序气流设计，恒温区温度均匀性可达±2℃以内;合理热能设计，无论平板或管型产品，均可保证大批量生产的气氛、热场一致性。

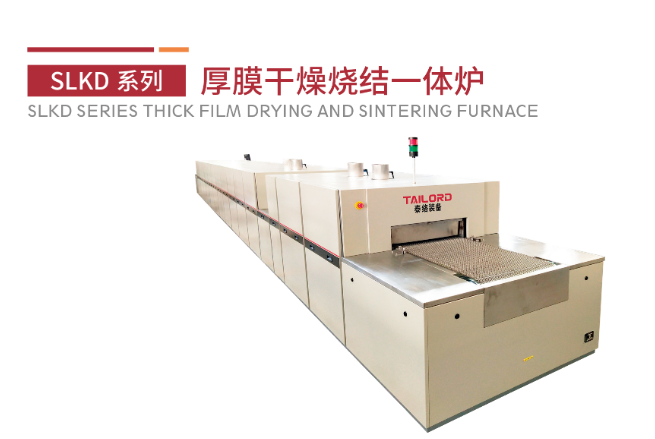

(合肥泰络装备生产的厚膜干燥烧结一体炉)
